Por qué un pedido de 60 kg de titanio es más difícil que uno de seis toneladas
60 kilogramos. Un tocho. Diez semanas de coordinación.
Hunting fue noticia esta semana con un pedido de 63,5 millones de dólares de juntas de tensión de titanio para el FPSO Uaru en Guyana, más un paquete submarino de 31 millones de dólares para un yacimiento del Mar Negro. Grandes cifras. Narrativa limpia. Fácil de contar. Pero si realmente aprovisionas tochos de titanio de pared gruesa para hardware submarino — Grade 5 (Ti-6Al-4V), tolerancia estricta, cantidades de un solo dígito — sabes que la parte difícil no es conseguir un contrato gordo. La parte difícil es lograr que te fabriquen una sola pieza de 60 kilogramos.

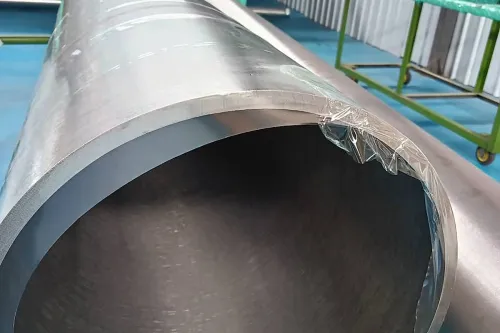

Esta es la historia de un tocho de titanio Grade 5 de pared gruesa de OD 330 mm × ID 219 mm × 600 mm que coordinamos para un proyecto de manifold submarino en aguas profundas. Lote pequeño. Pared de 55 mm de espesor. Tolerancia completa de ±2 mm en OD. Plazo de diez semanas desde la fusión hasta el envío. Y tres acerías que casi dijeron que no.
El pedido que todo el mundo ignora
Esto es lo que nadie cuenta cuando el titanio de aguas profundas llega a las noticias. Los contratistas principales como Hunting reciben los comunicados de prensa multimillonarios. Pero esos programas se asientan sobre una capa oculta: tochos de prototipo, muestras de calificación, reemplazos unitarios para hardware dañado, ensayos de I+D para conectores submarinos de próxima generación. Casi siempre cantidades pequeñas. Casi siempre urgentes. Casi siempre rechazados por las grandes acerías.
Un horno VAR de 3 toneladas no quiere encenderse por 60 kilogramos de Grade 5. Solo el coste de la carga mata la economía. La mayoría de las acerías fijan una cantidad mínima de pedido en torno a 500 kg a 1 tonelada por colada. Cualquier cosa por debajo recibe un rechazo cortés — o una cotización tan inflada que el comprador se marcha.
Los traders tampoco ayudan mucho. Un trader de titanio típico en Baoji mantiene relaciones con dos o tres acerías. Cuando la consulta llega a 55 mm de espesor de pared en un OD de 330 mm, esas relaciones se evaporan. El material forjado Grade 5 de pared gruesa no es algo que saques de una estantería. Hay que forjarlo a partir de un lingote macizo, taladrarlo en bruto, y luego mecanizarlo a acabado — un proceso de varios pasos que requiere orquestación, no aprovisionamiento.
Entonces, ¿qué le pasa a ese ingeniero submarino que necesita un tocho para un prototipo? O espera seis meses a que se materialice una colada de prueba, o paga una prima 4x a una acería occidental especializada y reza para que el paquete de certificación venga limpio. Ninguna opción es buena. Ambas destrozan los plazos del proyecto.
Lo que realmente significa un espesor de pared de 55 mm
Desglosemos la propia especificación. El plano del cliente exigía:
| Parámetro | Valor | Tolerancia |
|---|---|---|
| Diámetro exterior (OD) | 330 mm | ± 2 mm |
| Diámetro interior (ID) | 219 mm | ± 2 mm |
| Longitud | 600 mm | ± 5 mm |
| Espesor de pared | 55,5 mm | — |
| Material | Grade 5 (Ti-6Al-4V) | — |
| Peso unitario | ~60 kg | — |
Esa banda de ±2 mm en OD es el tipo de tolerancia que te obliga a partir de una forja más grande y luego mecanizar. No puedes llegar ahí directamente desde un tubo laminado o extruido. El taladro tiene que realizarse con taladrado o trepanado en una máquina BTA de taladrado profundo, y luego mandrilado de acabado para lograr concentricidad.
La estructura del grano importa. Con 55 mm de espesor de pared, si los parámetros de forja se desvían, obtienes granos gruesos en el centro y granos finos en la piel. Los clientes submarinos detectan esto con un macro-ataque y rechazan la pieza entera. Lo hemos visto pasarle a la competencia. El MTC parece limpio. El UT pasa. Luego el cliente corta un cupón, lo ataca químicamente, y todo se derrumba.
Cómo lo ejecutamos
Para este trabajo recurrimos a tres instalaciones asociadas del clúster de titanio de Baoji. Cada una aportando una capacidad específica.
La fusión vino de una acería asociada con una práctica madura de VAR para Ti-6Al-4V. Como 60 kg no justifican una colada dedicada, encajamos el material en la cola de una colada de lingote de grado aeroespacial programada a través de nuestro programa de stock más grande. Misma calidad. Misma trazabilidad del número de colada. Economía de horno compartida. Ese es el truco que la mayoría de los traders no pueden ejecutar — necesitas relaciones directas con los programadores de acería, no con representantes de ventas.
Desde allí, el lingote pasó a un taller de forja libre con una prensa hidráulica de 1.600 toneladas. Múltiples pasadas de recalcado y estirado dieron forma al tocho cerca de su forma final. El control de temperatura β-transus se mantuvo en ±15°C a lo largo de la ventana de forja. Fuera de esa banda, pierdes la estructura α+β y las propiedades mecánicas se salen del envolvente del Grade 5.

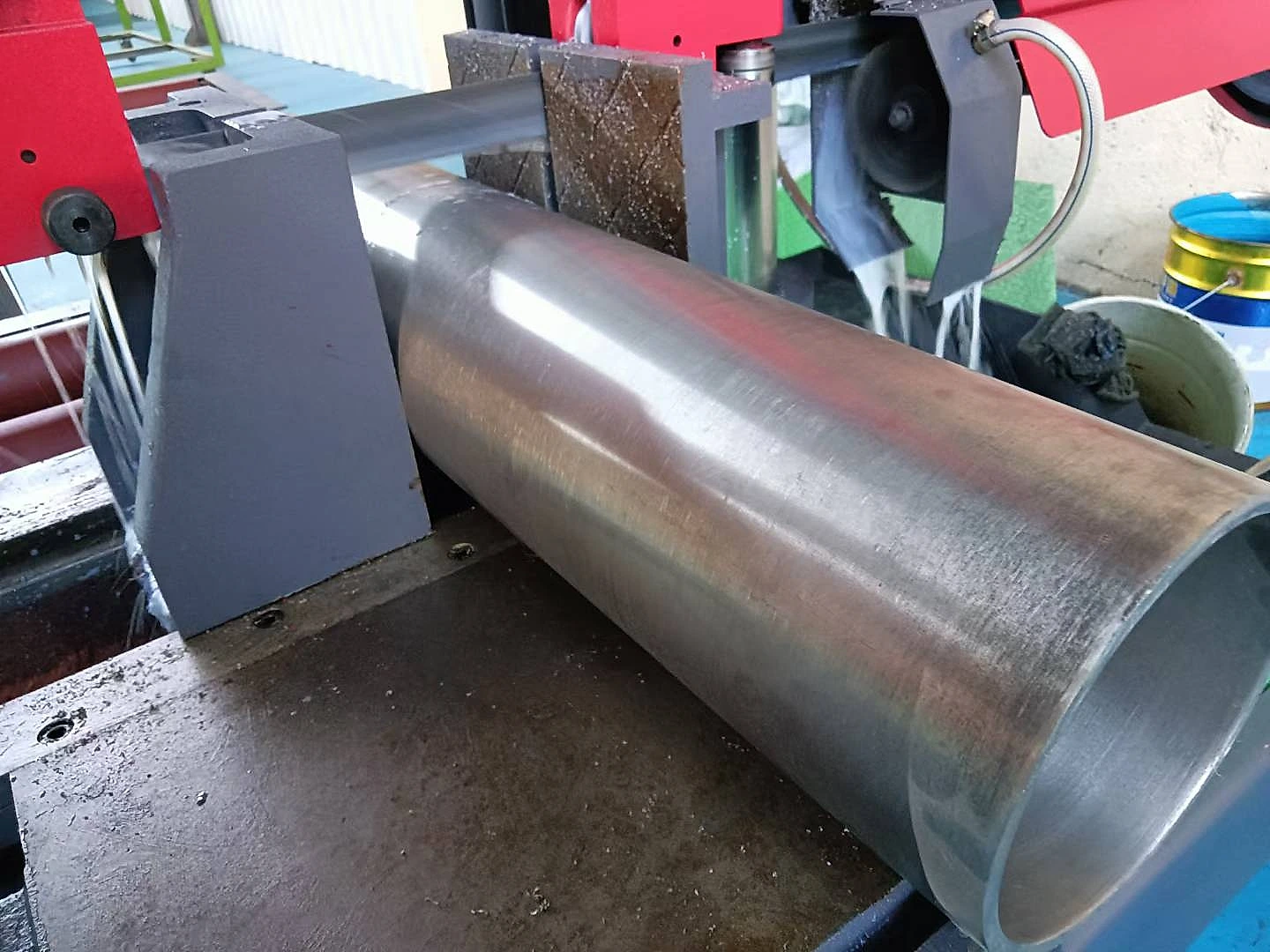

Luego vino el mecanizado. Una máquina BTA de taladrado profundo atravesó el ID de 219 mm en una sola fijación — crítico, porque cualquier recambio de amarre introduce errores de concentricidad que destrozan la tolerancia de ±2 mm. Siguió el torneado exterior en desbaste, luego el torneado de acabado hasta el OD final.
Nuestro equipo de QC no esperó a que el MTC final llegara por correo electrónico. Verificó el número de colada contra el estampado del lingote antes de que el tocho entrara siquiera en el taller de forja. Realizaron PMI sobre el material en la acería, en el forjador y en el taller de acabado — tres lecturas independientes, mismo resultado. Cuando el tocho salió del torno, realizaron UT al 100% según ASTM E2375 Nivel 1, más PT en todas las superficies mecanizadas.
El primer tocho falló la concentricidad del ID por 1,3 mm — justo fuera de tolerancia. Lo descartamos. Reforjamos. Remandrilamos. El segundo pasó limpio.
Aquí es donde la etiqueta de “plataforma de cadena de suministro” empieza a significar algo. No porque seamos dueños de las máquinas. Porque no lo somos. Las coordinamos. Sabemos qué forjador no recortará atajos en las pasadas de recalcado. Sabemos qué taller de mecanizado tiene una configuración de taladrado profundo lo suficientemente estable para 600 mm. Sabemos qué inspector de QC detectará una desviación de 0,8 mm en OD antes que el inspector externo del cliente. Ese conocimiento no viene de un catálogo.
“En Baoji, casi cualquiera puede venderte un tubo de titanio estándar. El verdadero arte es pasar material Grade 5 por un horno VAR de 3 toneladas sin que los costes de preparación revienten el presupuesto — y garantizar al mismo tiempo una trazabilidad ininterrumpida hasta la esponja original. Eso no es comercio. Es logística de precisión.” — Lars Wang, Director de Cadena de Suministro
La documentación que realmente se firma
Los compradores de hardware submarino no solo quieren metal. Quieren un rastro de auditoría. Para este pedido, el paquete final incluía:
- Certificado de material EN 10204 3.1 — química, propiedades mecánicas, UT, PT, dimensional
- Trazabilidad del número de colada — desde la esponja pasando por el lingote hasta el tocho
- Datos de impacto Charpy a baja temperatura a -20°C y -40°C según estándar submarino
- Fotografía de macro-ataque con calificación de tamaño de grano según ASTM E112
- Informe de UT al 100% según ASTM E2375 Nivel 1 con criterios de aceptación especificados
- Informe de PT según ASTM E165 en todas las superficies mecanizadas
- Informe de inspección dimensional con datos CMM
- Registro fotográfico del tocho en cada etapa del proceso
La mayoría de los pequeños traders no pueden ensamblar este paquete ni siquiera cuando aprovisionan el metal correctamente. Envían al cliente una pila de documentos de fábrica fragmentados en tres formatos distintos. Nuestro trabajo es entregarle al ingeniero submarino un único paquete PDF, firmado, sellado y listo para auditoría. Eso es lo que separa la coordinación de cadena de suministro del simple trading.
Tu lista de verificación para titanio submarino de pequeño lote
Si estás aprovisionando titanio de pared gruesa de prototipo o bajo volumen para aplicaciones submarinas, las cinco preguntas siguientes te ahorrarán tres meses:
- ¿Puede tu proveedor encajar tu material en una colada compartida? Si insiste en una colada dedicada para 60 kg, el precio te matará.
- ¿Tiene acceso directo a la acería, o es un trader con dos números de teléfono? Pregúntale a cuántos hornos VAR puede llegar a las 10 de la mañana de un lunes.
- ¿Quién hace el taladrado profundo? El acabado exterior es fácil. El taladro concéntrico en una longitud de 600 mm es el punto de fallo.
- ¿Cómo está organizado su QC — reactivo o en paralelo? El QC reactivo espera a la inspección final. El QC en paralelo detecta problemas en la acería, en el forjador y en el taller de mecanizado.
- Pide un paquete de documentación de muestra antes de comprar. Si no pueden enviarte un ejemplo previo censurado en 48 horas, aléjate.
¿Tienes un prototipo de titanio Grade 5 de pared gruesa atascado en el infierno de las cotizaciones? Envíanos el plano. En el peor de los casos te diremos honestamente que no es algo que podamos fabricar. En el mejor, ya sabemos en qué horno encajarlo.
