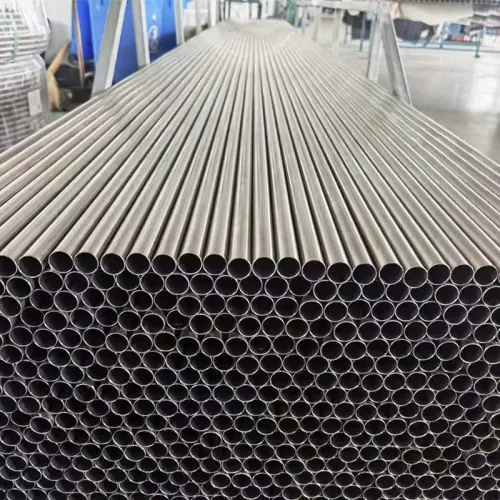

Titanrohre (Tubes)

Eine Einführung in Präzisions-Titanrohre

Titanrohre (Tubes) sind Hochleistungsrohrprodukte, die mit exakten Maßtoleranzen gefertigt werden. Im Gegensatz zu Pipes, die für Flüssigkeitstransport verwendet und nach nominaler Größe gemessen werden, werden Tubes durch einen präzisen Außendurchmesser (AD) und eine bestimmte Wandstärke (WS) definiert. Diese Präzision macht sie unverzichtbar für Anwendungen, bei denen Passung, Gewicht und strukturelle Integrität von größter Bedeutung sind.

Hauptsächlich in Wärmetauschern, Strukturbauteilen und Präzisionsinstrumenten eingesetzt, nutzen Titanrohre das außergewöhnliche Festigkeits-Gewichts-Verhältnis, die überlegene Korrosionsbeständigkeit und die thermische Stabilität des Materials. Sie können in verschiedenen Formen (rund, quadratisch, rechteckig) hergestellt werden und werden oft nahtlos gefertigt, um maximale Druckintegrität und eine glatte Innenoberfläche zu gewährleisten, was für effiziente Wärmeübertragung und Strömungsdynamik entscheidend ist.

---

Verfügbare Abmessungen und Spezifikationen

Wir bieten sowohl nahtlose als auch geschweißte Titanrohre, die den strengen Anforderungen moderner Technik entsprechen.

• Fertigungsarten:
  • Nahtloses Rohr: Hergestellt nach ASTM B338. Die bevorzugte Wahl für Wärmetauscher und Hochdruck-Hydraulikleitungen.
  • Geschweißtes Rohr: Hergestellt nach ASTM B338. Bietet hervorragende Leistung und ist eine kostengünstige Wahl für viele strukturelle und Niederdruckanwendungen.
• Außendurchmesser (AD): 3,0 mm bis 114,3 mm (0,118” bis 4,5”)
• Wandstärke (WS): 0,4 mm bis 10 mm (0,015” bis 0,394”)
• Formen: Rund, quadratisch, rechteckig und kundenspezifische Profile.
• Länge: Standardlängen oder präzise auf Maß geschnitten.

---

Gängige Titanrohr-Güten

Die Güte des Titanrohrs wird auf der Grundlage der spezifischen mechanischen, thermischen und umweltbedingten Anforderungen der Anwendung ausgewählt.

Güte	Übliche Bezeichnung(en)	Hauptmerkmale und Eigenschaften	Typische Rohranwendungen
Grade 2	CP Ti Grade 2	Die gebräuchlichste Güte für Rohre. Hervorragende Korrosionsbeständigkeit, gute Umformbarkeit und moderate Festigkeit.	Kondensator- und Wärmetauscherrohre, Entsalzungsanlagen, Niederdruck-Hydraulikleitungen.
Grade 9	Ti-3Al-2.5V	Eine “Near-Alpha”-Legierung mit hervorragendem Festigkeits-Gewichts-Verhältnis, guter Schweißbarkeit und Verarbeitbarkeit. Das Arbeitspferd der Luftfahrtrohre.	Luftfahrt-Hydraulikleitungen, Hochleistungs-Fahrradrahmen, Sportartikel, Rollstuhlrahmen.
Grade 5	Ti-6Al-4V	Hochfeste Legierung. Verwendet, wenn mechanische Leistung oberste Priorität hat und weniger Umformbarkeit erforderlich ist.	Hochleistungs-Automobilkomponenten, Strukturrohre, Motorsport-Abgassysteme.
Grade 23	Ti-6Al-4V ELI	Hochreine Version von Grade 5 mit überlegener Bruchzähigkeit und Duktilität. Hervorragende Biokompatibilität.	Medizinische Rohre für Instrumente, Kanülen und Strukturkomponenten für fortgeschrittene chirurgische Implantate.

---

Beispielanwendungen von Titanrohren

Die Präzision und Leistung von Titanrohren machen sie in einer Vielzahl von Hightech- und Industriebereichen unverzichtbar.

Wärmetauscher und Kondensatoren

• Kraftwerke und chemische Verarbeitung: Titanrohre sind der Industriestandard für Rohrbündelwärmetauscher und Oberflächenkondensatoren, insbesondere solche, die Meerwasser oder andere korrosive Kühlmedien verwenden.
• HVAC und Kühlung: Eingesetzt in Kältemaschinen und Kondensatoren, bei denen langfristige Korrosionsbeständigkeit und effiziente Wärmeübertragung erforderlich sind.

Luft- und Raumfahrt & Automobil

• Hydraulik- und Kraftstoffleitungen: Grade 9 Titanrohre werden ausgiebig in Flugzeugen für Hydrauliksysteme verwendet, aufgrund ihrer hohen Festigkeit, geringen Gewichts und Ermüdungsbeständigkeit.
• Motorsport-Abgassysteme: Grade 5 Titanrohre werden zu leichten, leistungsstarken Abgassystemen verarbeitet, die extremen Temperaturen standhalten.
• Strukturrahmen: Verwendet in kundenspezifischen Automobilchassis und Überrollkäfigen, bei denen Festigkeit und Gewicht entscheidend sind.

Medizinische Instrumente und Geräte

• Chirurgische Instrumente: Leichte, haltbare und sterilisierbare Rohre bilden die Körper vieler fortschrittlicher chirurgischer Werkzeuge.
• Kanülen und Hypodermisrohre: Die Biokompatibilität und Festigkeit von Titan sind ideal für medizinische Rohre, die mit dem menschlichen Körper in Kontakt kommen.
• Implantatkomponenten: Verwendet als Strukturelemente in komplexen orthopädischen Implantaten.

Sportartikel und Konsumgüter

• Hochleistungs-Fahrradrahmen: Titanrohre werden für ihre Fahrqualität, geringes Gewicht und Haltbarkeit geschätzt und schaffen “lebenslange” Fahrradrahmen.
• Golfschlägerschäfte: Die Materialeigenschaften ermöglichen die Konstruktion leichter Schäfte, die die Schwunggeschwindigkeit erhöhen.
• Rollstuhlrahmen: Maßgefertigte, leichte Titan-Rollstühle bieten verbesserte Mobilität und reduzierte Ermüdung des Benutzers.
