Ein neues DBD-WAAM-Modell für das Screening der Titangeometrie nutzen

Allgemeiner Titanplatten-Kontext; Legierung, Dicke und Validierungsergebnis der Studie müssen unabhängig geprüft werden.

Springer Nature veröffentlichte am 10. September 2026 ein neues physikbasiertes Geometriemodell für die punktweise drahtbasierte additive Lichtbogenfertigung (DBD-WAAM). Für Titananwender ist die relevante Änderung kein universelles Genauigkeitsversprechen: Das Modell ermöglicht ein belastbares erstes Geometrie-Screening, während die präzise Nutzung für Werkzeugbahnen weiterhin von effektiven Maschinendaten, thermischen Eingaben, Wirkungsgraden und einer Validierung auf der tatsächlichen Anlage abhängt.

• Wert für das Screening: Die Autoren berichten für die Stahl- und Titanfälle von einem A-priori-Fehlerbereich, der im Allgemeinen unter 20 % liegt, mit einzelnen Ausreißern bei kurzen Abscheidezeiten.
• Titanevidenz: Die Titanvalidierung umfasst nur zwei gerade vertikale Stäbe aus Ti-6Al-4V, hergestellt auf einer einzigen Anlage mit Cold Metal Transfer (CMT) und reinem Argon.
• Planungskriterium: Vor Werkzeugbahnentscheidungen müssen Sollwerte durch effektiv protokollierte Werte ersetzt und anlagenspezifische thermische Eingaben sowie Wirkungsgrade bestimmt werden.

Was die Studie ergänzt

Das neue Modell sagt die Geometrie punktweise aufgebauter Stäbe aus zwei physikalischen Bilanzen voraus: Wärmeleitung und Massenerhaltung. Zu den Ausgaben gehören Schichthöhe, Wiederaufschmelzung sowie maximaler und minimaler Stabdurchmesser. Für Einkäufer sind diese Ausgaben nur dann nützlich, wenn Modelleingaben und Validierungsgeometrie dem vorgesehenen Prozess ausreichend nahekommen.

Die Primärvalidierung der Studie verwendete elf gerade vertikale Einzelstäbe: neun Stäbe aus ER70S-6-Stahl und zwei aus Ti-6Al-4V. Für die Titanproben kamen eine 5 mm starke Ti-6Al-4V-Grundplatte, 1 mm starker Ti-6Al-4V-Draht, CMT-Punktschweißen, 99,999 % Argon bei 15 L/min und ein Kontaktrohr-Werkstück-Abstand von 10 mm zum Einsatz. Diese Angaben definieren den Evidenzrahmen; sie sind kein nebensächlicher Kontext.

Screening-Genauigkeit ist keine Werkzeugbahn-Genauigkeit

Für Einkäufer stützen die Ergebnisse zwei Entscheidungsebenen. Mit konstanten, aus der Literatur abgeleiteten Lichtbogenwirkungsgraden erzeugte das A-priori-Modell im Allgemeinen Fehler unter 20 %, allerdings mit Ausreißern bei kurzen Abscheidezeiten. Das ist eine vertretbare Grundlage für ein vorläufiges Machbarkeits-Screening, nicht für eine automatische Produktionsprogrammierung.

Nach einer Trial-and-Error-Kalibrierung variabler Lichtbogenwirkungsgrade für die Stahlsätze sanken die Gesamtfehler unter 8 %, die Fehler der Gesamthöhe unter 4 % und die Fehler des oberen Durchmessers unter 3 %. Die beiden Titanstäbe bilden ein separates, kleineres Ergebnis: Die Studie behielt einen Lichtbogenwirkungsgrad von 48 % bei und meldete Fehler unter 2 % für Gesamthöhe und oberen Durchmesser sowie etwa 6 % für den unteren Durchmesser. Diese Befunde dürfen nicht zu der Aussage zusammengeführt werden, jede Titan-DBD-WAAM-Anlage erreiche ohne lokale Arbeit eine Genauigkeit unter 8 %.

Welche Eingaben von der tatsächlichen Anlage stammen müssen

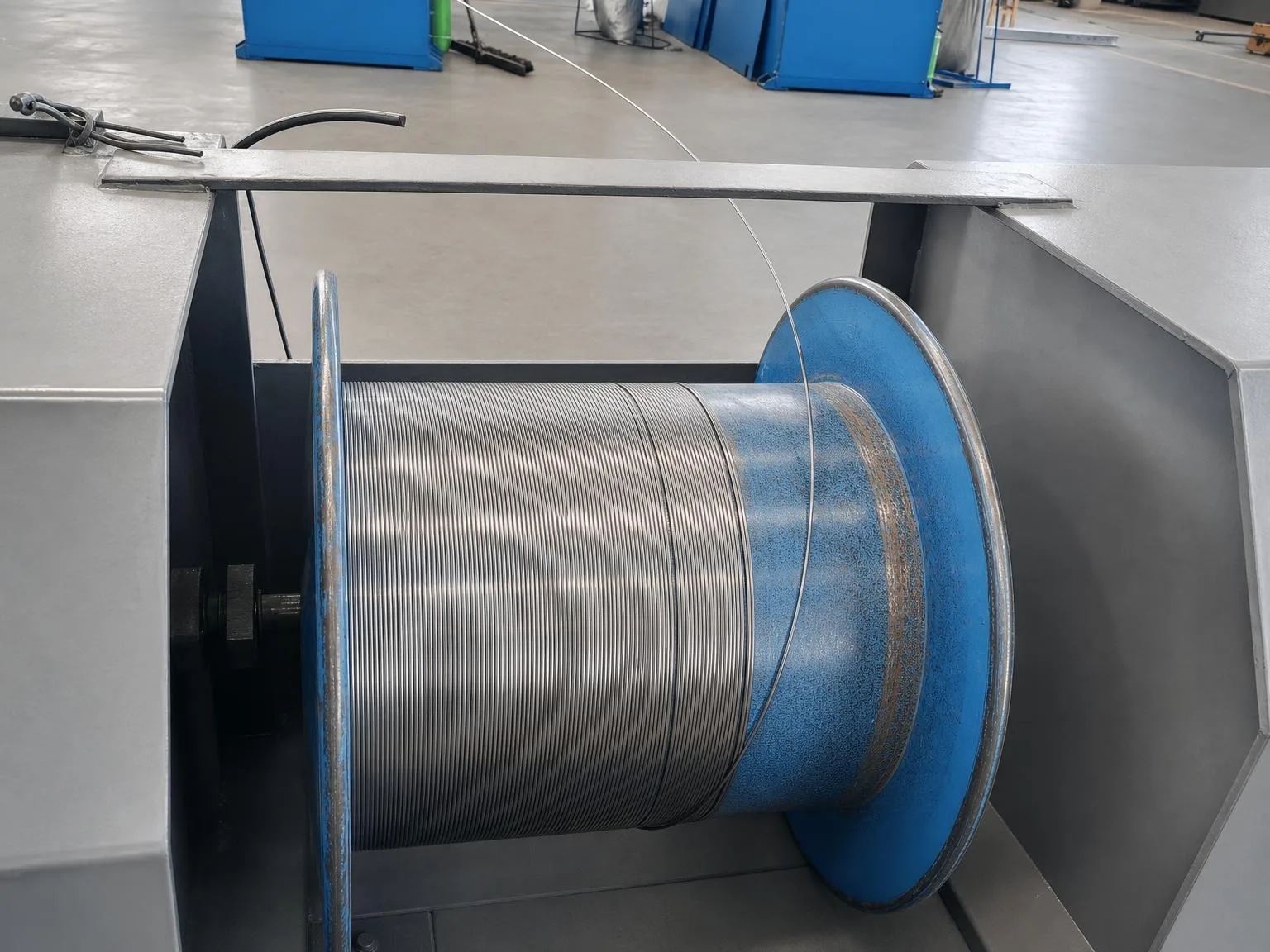

Allgemeiner Kontext der Drahthandhabung: Effektiver Vorschub und Prozessdaten müssen von der tatsächlichen Anlage stammen.

Das Modell verwendet Eigenschaften des Zusatzwerkstoffs, effektive Drahtvorschubgeschwindigkeit, effektive Abscheidezeit, Leistung, Strom, Zwischenlagentemperatur, Massenübertragungswirkungsgrad und Lichtbogenwirkungsgrad. Mehrere davon lassen sich nicht zuverlässig durch die Sollwerte der Schweißstromquelle abbilden.

Die Studie stellte bei der intermittierenden Punktabscheidung relevante Unterschiede zwischen Soll- und Effektivwerten fest. Deshalb nutzten die Autoren Protokolle für jeden Punkt, um effektiven Drahtvorschub, Abscheidezeit, Leistung und Strom zu erfassen. Die Zwischenlagentemperatur wurde für jeden Punkt mit einer Wärmebildkamera Optris PI640i gemessen; der Massenübertragungswirkungsgrad wurde aus der abgeschiedenen Masse berechnet.

Daraus ergibt sich eine praktische Aufgabenteilung. Werkstoffdaten und ein Literaturwert für den Wirkungsgrad können ein frühes Screening stützen. Eine Werkzeugbahnentscheidung benötigt den Nachweis, dass tatsächliche Maschine, Signalverlauf, Draht, Schutzgas, Zeitablauf, thermische Historie und Massenübertragung abgebildet sind. Wird der Lichtbogenwirkungsgrad erst nach dem Versuch angepasst, ist die resultierende Genauigkeit eine kalibrierte Leistung und keine A-priori-Prognose.

Das Titanergebnis hat einen engen Geometrierahmen

Der primäre Datensatz deckt über beide Werkstoffsysteme Abscheidezeiten von ungefähr 0,2 bis 1,0 Sekunden, Drahtvorschubgeschwindigkeiten von 4 bis 8 m/min und Ablagerungsdurchmesser von etwa 4 bis 8 mm ab. Nur zwei Fälle betrafen Titan. Alle elf Primärproben waren gerade vertikale Einzelstäbe; geneigte, gekrümmte, gittermaßstäbliche und andere komplexe nicht vertikale Geometrien wurden nicht geprüft.

Das Modell zeigte außerdem größere Abweichungen am unteren Ende eines Stabs. Dort wirkt die Grundplatte als starke Wärmesenke und erzeugt eine thermische Randbedingung, die das verallgemeinerte Wärmeverteilungsmodell weniger genau erfasst. Für jeden Validierungsprüfkörper ist das ein wichtiger Hinweis: Eine gute Übereinstimmung beim oberen Durchmesser beseitigt das Problem der ersten Schichten nicht.

Ein Validierungs-Kontrollpunkt für Einkäufer

Für ein Titan-DBD-WAAM-Programm sollte die Studie als Abfolge und nicht als behauptete Fähigkeit genutzt werden:

1. Prüfen, ob vorgesehene Geometrie, Draht, Prozessmodus, Parameterbereich und thermische Randbedingungen dem veröffentlichten Rahmen für ein Screening ausreichend ähnlich sind.
2. Effektive Prozesswerte für jeden Punkt erfassen, statt nur Sollwerte zu verwenden.
3. Zwischenlagentemperatur und Massenübertragungswirkungsgrad für die tatsächliche Anlage bestimmen und festlegen, wie der Lichtbogenwirkungsgrad gemessen oder kalibriert wird.
4. Vorhergesagte und gemessene Schichthöhe sowie oberen und unteren Durchmesser an repräsentativen geraden Prüfkörpern vergleichen.
5. Vor der Übertragung auf geneigte, gekrümmte oder Gitterstrukturen eine geometriespezifische Validierung ergänzen.
6. Geometrieprognosen von Nachweisen zu Mikrostruktur, mechanischen Eigenschaften, Prozessqualifizierung und Produktfreigabe trennen.

Dieser Kontrollpunkt ist eine aus den Eingabeabhängigkeiten und Prüfgrenzen der Studie abgeleitete Empfehlung. Er ist keine Normanforderung; für die Freigabe gelten weiterhin Zeichnung, Prozessspezifikation, Qualifizierungsplan und zuständige Freigabestelle.

Was die Schlussfolgerung ändern würde

Dieser Artikel sollte neu bewertet werden, wenn die Autoren einen breiteren Titandatensatz veröffentlichen, komplexe Geometrien validieren, die Trial-and-Error-Anpassung des Wirkungsgrads durch eine unabhängig validierte Methode ersetzen oder eine Erweiterung zur Mikrostrukturmodellierung validieren. Bis dahin ist Geometrie-Screening mit anschließender anlagenspezifischer Kalibrierung und Prüfkörpervalidierung die am stärksten belegte Nutzung.

Quellen

• Grossi, N., Pierattini, G., Morelli, L. et al., „Dot-by-dot wire arc additive manufacturing geometry prediction: an analytical model“, The International Journal of Advanced Manufacturing Technology, veröffentlicht am 10. September 2026; abgerufen am 12. September 2026: https://link.springer.com/article/10.1007/s00170-026-19069-3
