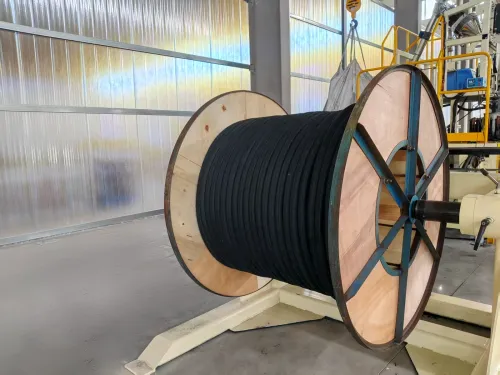

Flexible MMO-Linearanode für Pipelines und Tanks

Name: Flexible MMO-Linearanode für Pipelines und Tanks
Brand: Titanium Seller

Was ist eine flexible MMO-Anode?

Eine flexible MMO-Anode — auch Linearanode oder kontinuierliche Anode genannt — ist eine lange, kabelartige Anode für den kathodischen Korrosionsschutz mit Fremdstrom. Im Graben entlang eines erdverlegten Bauwerks verlegt, gibt sie den Strom gleichmäßig über ihre gesamte Länge ab statt nur an wenigen einzelnen Punkten. Sie wird für erdverlegte Öl- und Gaspipelines, unterirdische Lagertanks und petrochemische Behälter eingesetzt.

Aufbau

Anodenkern: Titandraht mit Mischmetalloxid-Beschichtung (MMO), standardmäßig Φ1,0 mm oder Φ1,5 mm.
Zuleitungskabel: Im Inneren der Anode verläuft ein isoliertes Zuleitungskabel. Der MMO-Draht ist alle 3 m ± 5 % damit verbunden — über Kupferverbinder hoher Leitfähigkeit, die durch automatische mechanische Kunststoffversiegelung abgedichtet werden.
Bettung: Draht und Kabel sind von einer Kohlenstoff-(Koks-)Bettung mit einem Kohlenstoffgehalt von mindestens 98 % umgeben.
Außengeflecht: Ein Geflechtmantel hält die Bettung in Position und gibt der Anode ihre runde, flexible Form.

Die Anode wird auf einer vollautomatischen Fertigungslinie von etwa 35 m Länge hergestellt.

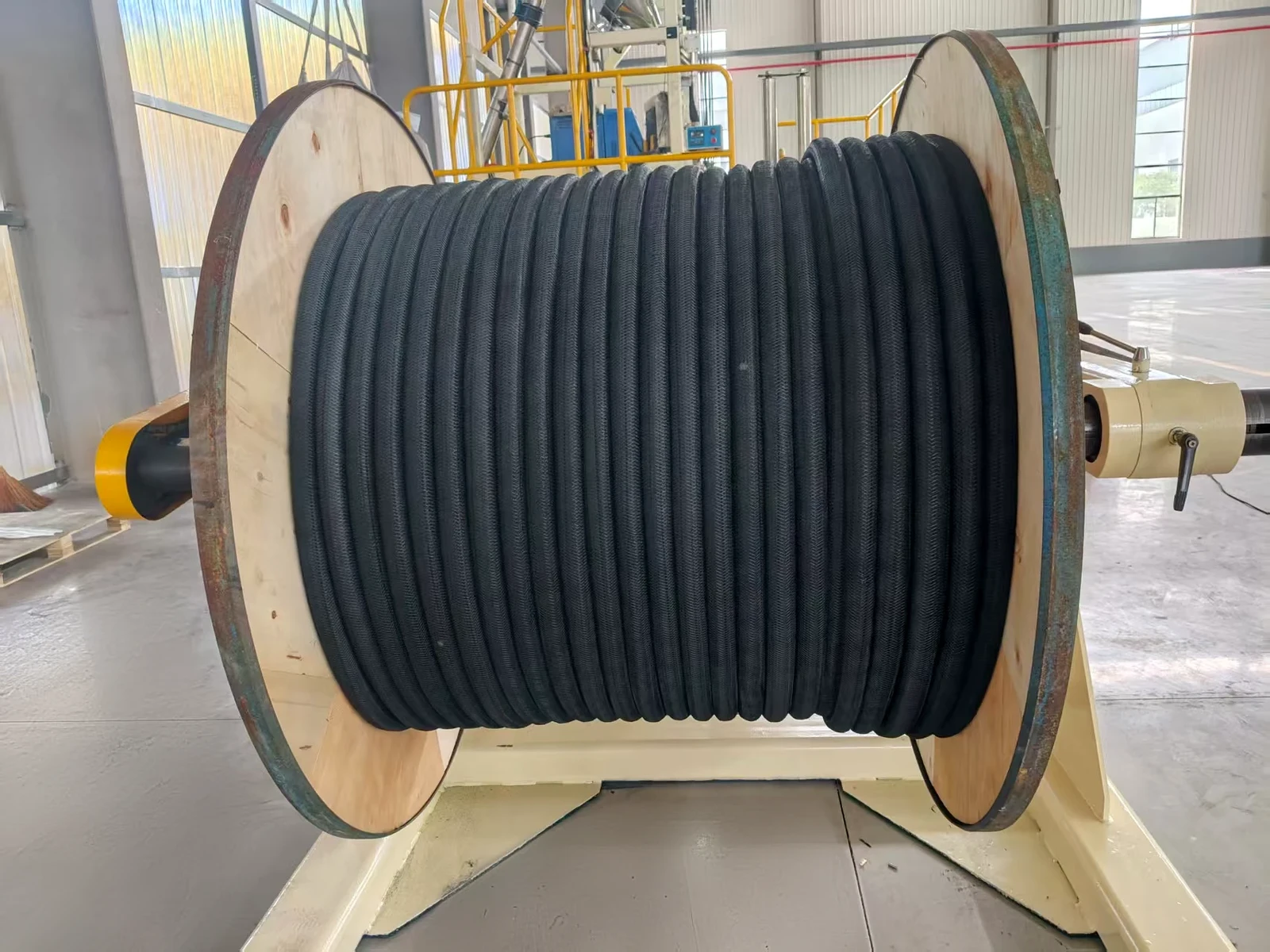

Flexible MMO-Anode auf einer Trommel an der Fertigungslinie

Spezifikationen

Parameter	Wert
Anodendraht	MMO-beschichtetes Titan, Φ1,0 mm oder Φ1,5 mm (Φ2,0 / Φ3,0 mm auf Anfrage)
Außendurchmesser	40 ± 2 mm
Maximale Stromabgabe	52 mA/m (Standardauslegung; Auslegungen mit höherer Stromabgabe auf Anfrage)
Auslegungslebensdauer	≥ 25 Jahre (andere Lebensdauern nach Auftrag ausgelegt)
Zuleitungskabel	1 × 10 mm² (16 mm² oder 25 mm² auf Anfrage)
Verbindung Draht–Kabel	Alle 3 m ± 5 %
Übergangswiderstand je Verbindung	≤ 0,01 Ω
Kohlenstoffgehalt der Bettung	≥ 98 %
Gewicht	1,1 – 1,3 kg/m
Länge je Trommel	500 m oder 1.000 m; andere Längen nach Auftrag abgelängt
Trommelgröße	1.600 mm hoch × 1.000 mm breit
Gewicht einer 500-m-Trommel	600 ± 50 kg

Die Werte sind typische Auslegungswerte und werden je Projekt bestätigt.

Längen, Verbinder und Endkappen

Neben vollen Trommeln werden Anoden in den Längen gefertigt, die ein Verlegeplan erfordert, mit werkseitig konfektionierten Enden.

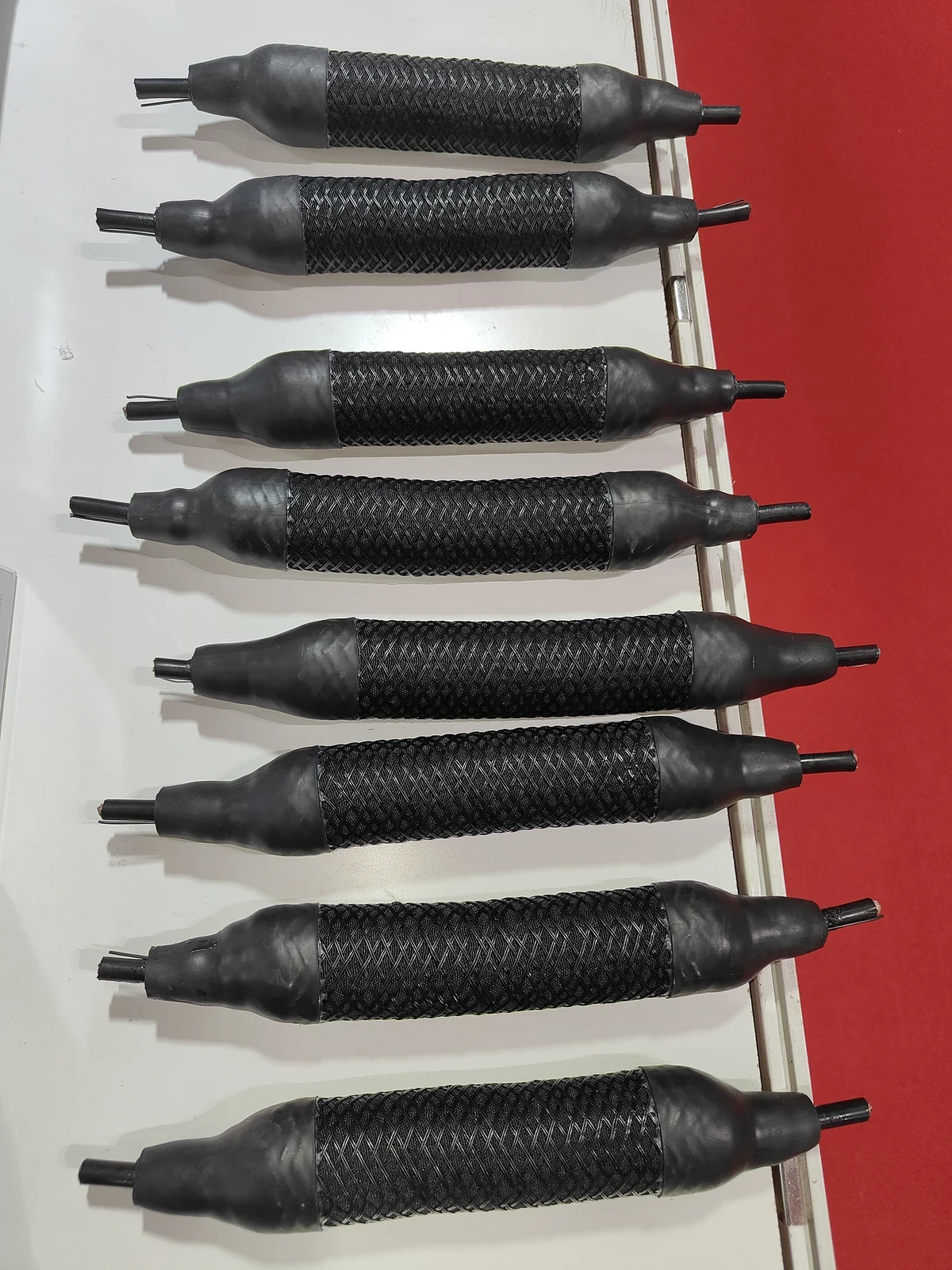

Flexible Anodenabschnitte in kundenspezifischen Längen

Für die flexiblen Anodenbaugruppen werden gerade und T-förmige Kupferverbinder sowie Endkappen gefertigt.

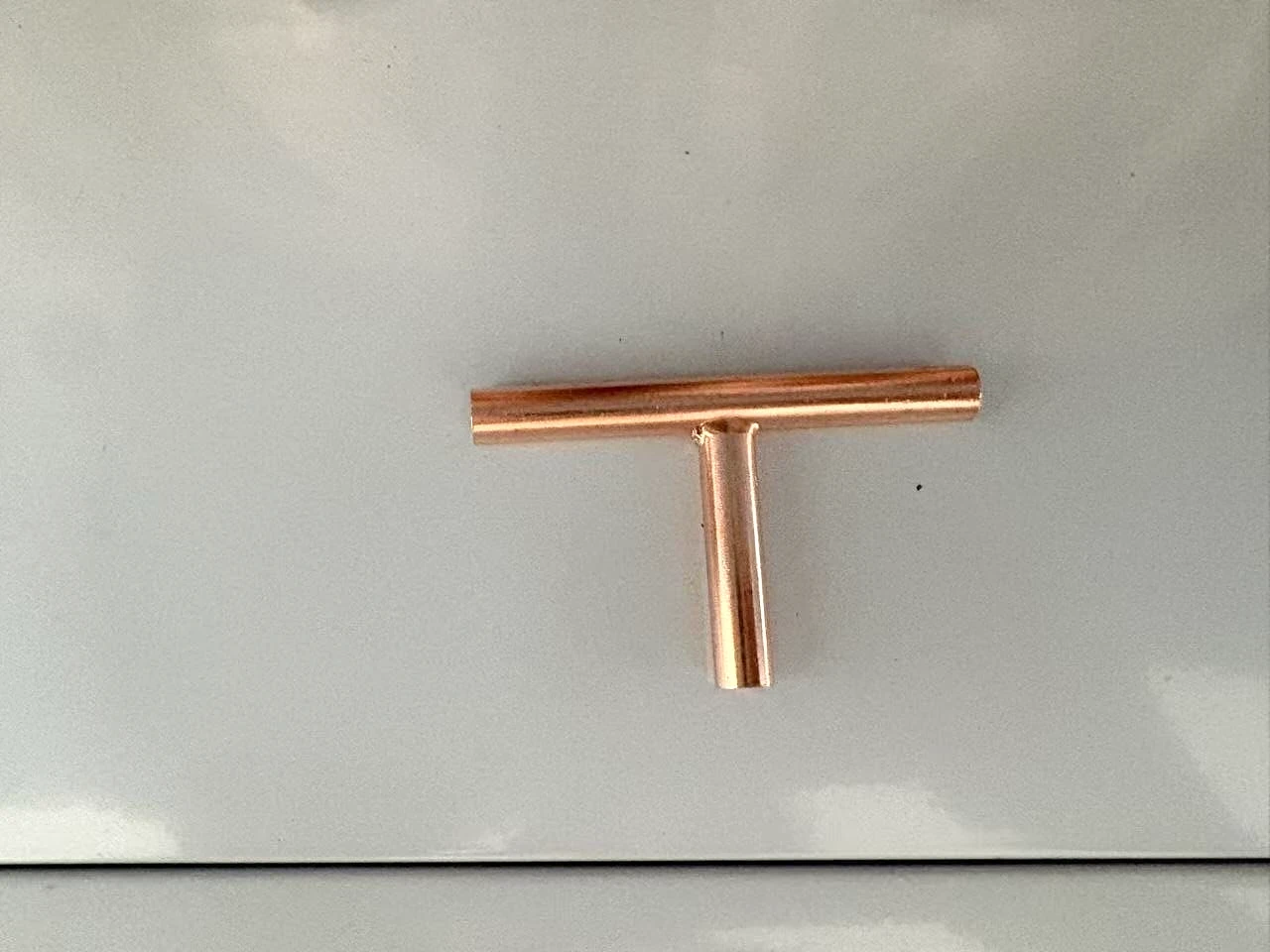

Kupfer-T-Verbinder für flexible Anodenbaugruppen

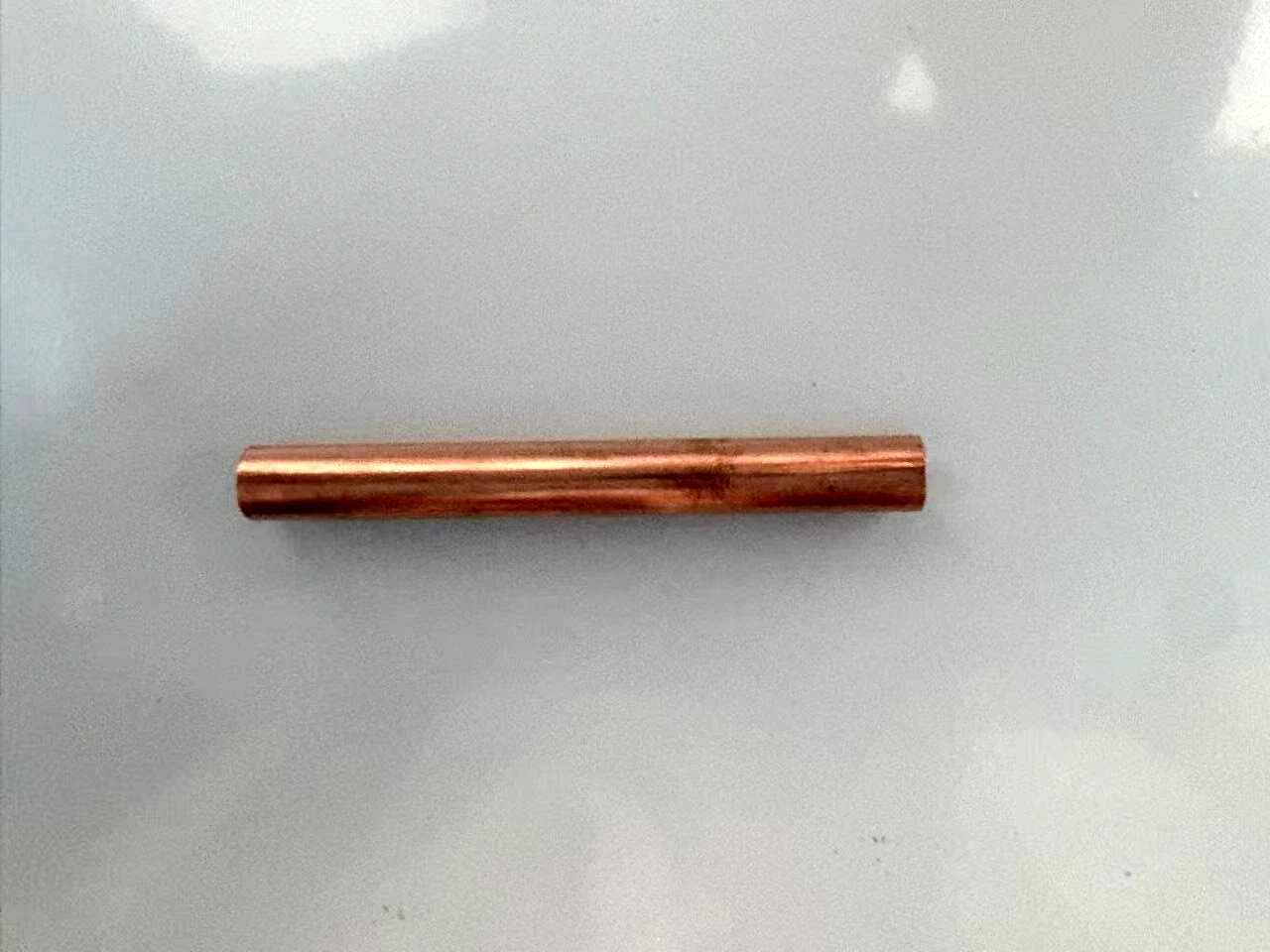

Gerader Kupferverbinder für flexible Anodenbaugruppen

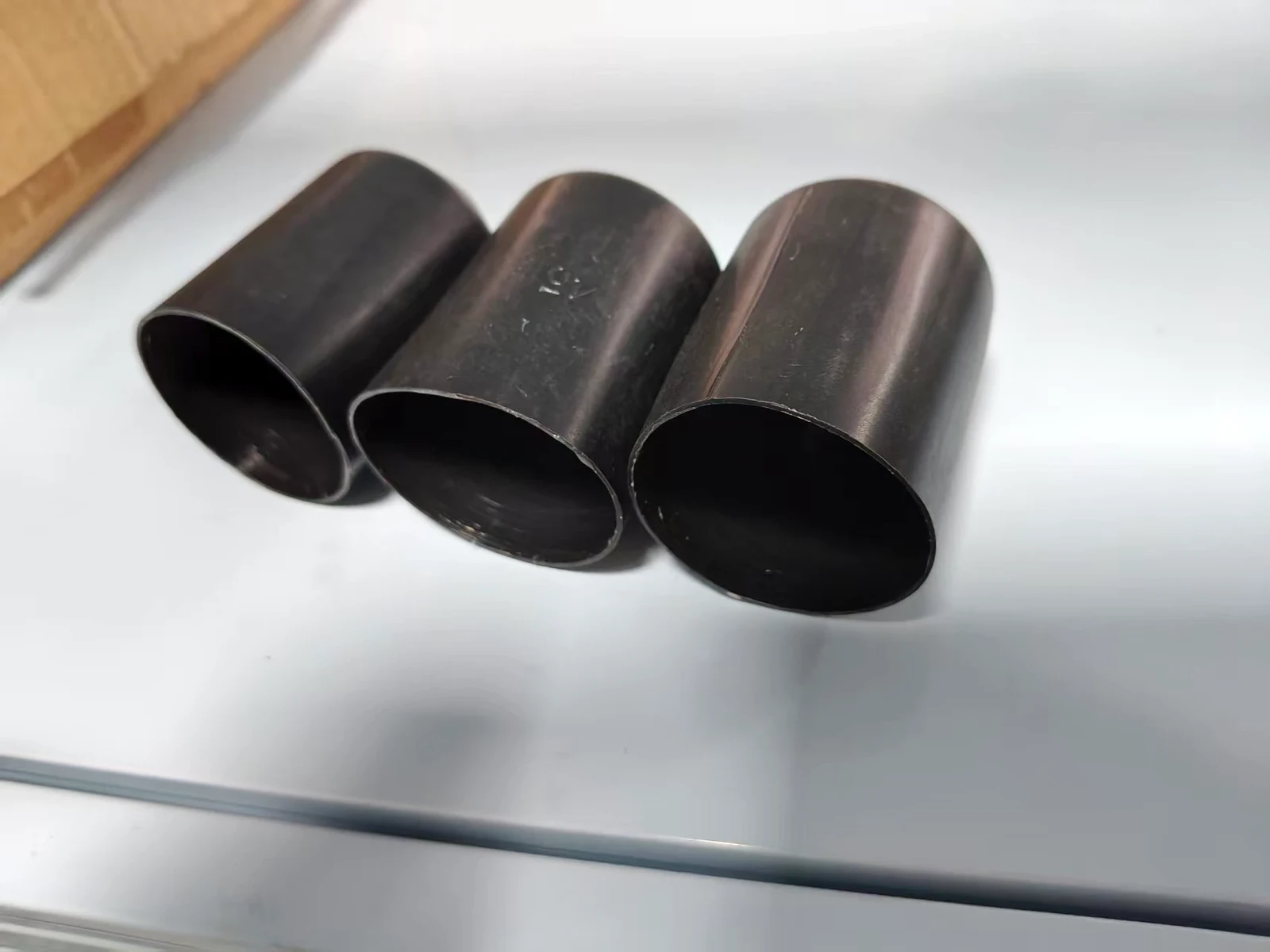

Endkappen für flexible Anoden

Prüfung und Verpackung

Jede Charge wird mit einem Prüfbericht geliefert, der Messwerte dokumentiert. Die Prüfungen umfassen die Spezifikation des Anodendrahts, Außendurchmesser (40 ± 2 mm), Beschichtungssystem und Schichtdicke (≥ 4 µm), Haftung der Beschichtung durch Biegung um 180° über einen Dorn Φ12 mm sowie eine Sichtprüfung, ob die Beschichtung unversehrt, die Bettung voll und gleichmäßig und das Geflecht einwandfrei ist. Die Kabelspezifikation wird im Bericht festgehalten.

Die Trommeln werden für den Versand in Folie gewickelt und auf einem Holzgestell befestigt.

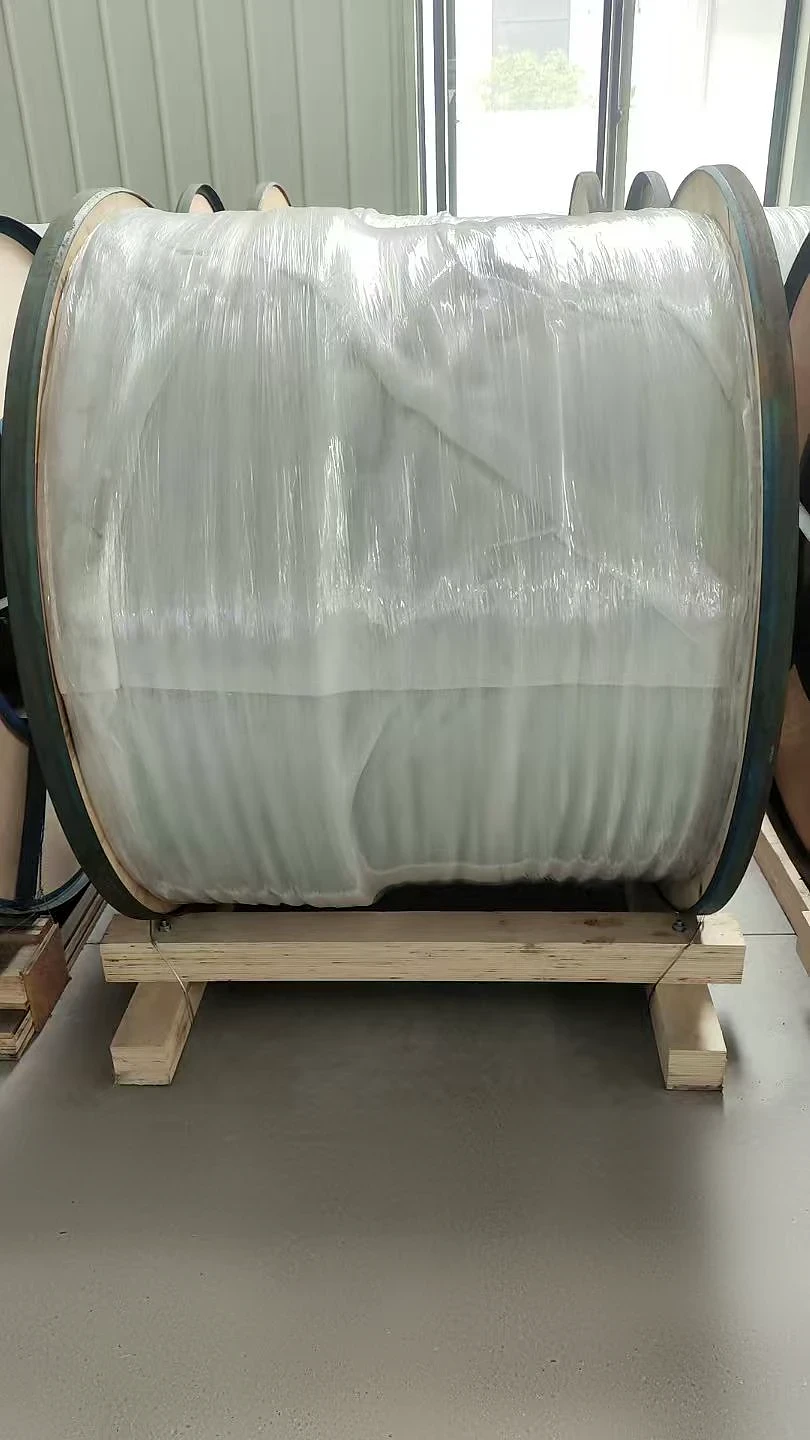

Trommel mit flexibler Anode, in Folie gewickelt auf einem Holzgestell, versandbereit

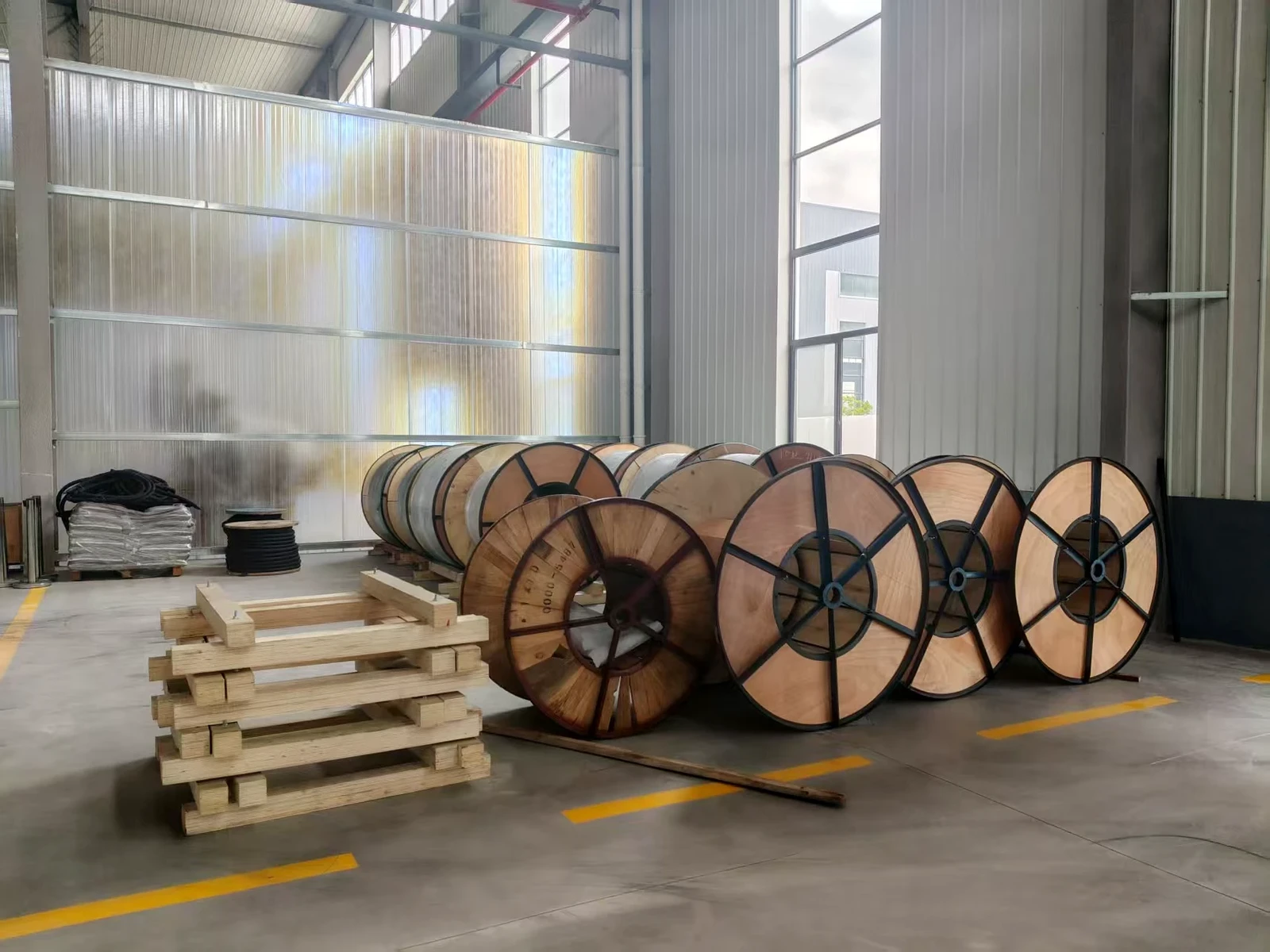

Trommeln mit flexiblen Anoden in der Halle

Muster, Versand und Antwortzeit

Muster: 1–2 Musteranoden können vor der Bestellung zur Bewertung geliefert werden.
Versand: Anoden wurden nach Malaysia und Dubai (VAE) geliefert. Wir bieten FOB, CIF oder DDP an; bei DDP übernehmen wir die Importverzollung.
Antwortzeit: Jede Anfrage wird innerhalb von 24 Stunden beantwortet.

FAQ

Warum wird der Draht alle 3 m mit dem Kabel verbunden? Der Strom wird in kurzen Abständen in den MMO-Draht eingespeist statt nur von einem Ende aus. So bleibt die Stromabgabe entlang des Strangs gleichmäßig, und ein örtlicher Drahtbruch trennt den Rest der Anode nicht ab.

Was ist der Unterschied zwischen Anodendraht Φ1,0 mm und Φ1,5 mm? Ein dickerer Draht hat mehr beschichtete Oberfläche je Meter; das ermöglicht mehr Strom oder bei gleichem Strom eine längere Lebensdauer. Nennen Sie uns Schutzstrombedarf und Auslegungslebensdauer, und wir legen den Draht fest.

Kann der Kabelquerschnitt geändert werden? Ja. Standard sind 10 mm²; 16 mm² und 25 mm² sind für längere Stränge erhältlich, bei denen der Spannungsabfall entlang des Kabels eine Rolle spielt.
