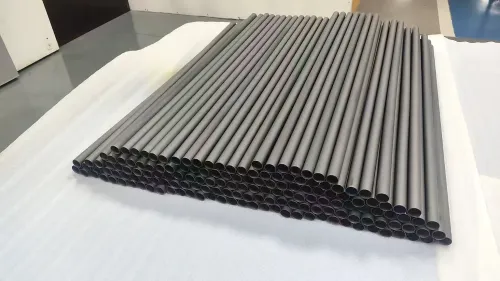

MMO-Rohranode für den kathodischen Korrosionsschutz

Name: MMO-Rohranode für den kathodischen Korrosionsschutz
Brand: Titanium Seller

Was ist eine MMO-Rohranode?

Eine MMO-Rohranode ist ein Titanrohr, dessen Außenfläche mit einem Mischmetalloxid-Katalysator (MMO) beschichtet ist. In einer Anlage für kathodischen Korrosionsschutz mit Fremdstrom (KKS) gibt sie Strom in den Elektrolyten ab — Erdreich, Süßwasser oder Meerwasser —, während das Titan selbst nicht verbraucht wird. Eine Rohrausführung deckt die meisten Anwendungen in Anodenbetten und im Wasser ab; die Leistung wird über Durchmesser, Länge und Anzahl der Anoden in einer Kette skaliert.

Das Rohr besteht aus Titan Grade 1 oder Grade 2 nach ASTM B338. Eine Standardanode Φ25 mm ist beispielsweise ein Rohr Φ25 × 1 × 1000 mm, dessen gesamte Außenfläche beschichtet ist.

Standardabmessungen und Strombelastbarkeit

Abmessung (AD × Länge, mm)	Erdreich / Süßwasser	Meerwasser	Auslegungslebensdauer
Φ16 × 500	2,5 A	15 A	20 Jahre
Φ16 × 1000	5 A	30 A	20 Jahre
Φ19 × 500	3 A	15 A	20 Jahre
Φ19 × 1000	6 A	32,5 A	20 Jahre
Φ25 × 500	4 A	23,5 A	20 Jahre
Φ25 × 1000	8 A	47 A	20 Jahre
Φ32 × 500	5 A	30 A	20 Jahre
Φ32 × 1000	10 A	60 A	20 Jahre

Die Werte entsprechen einer Anodenstromdichte von etwa 100 A/m² in Erdreich und Süßwasser und bis zu 600 A/m² in Meerwasser. Es handelt sich um typische Auslegungswerte: Andere Abmessungen, längere Lebensdauern und Werte für einen bestimmten Elektrolyten werden je Projekt berechnet.

Ausführungen

Einzelanoden: Beschichtete Rohre ohne Kabel zur Montage durch den Errichter.
Anode mit Kabel: Jedes Rohr werkseitig mit seinem Anschlusskabel verbunden.
Anodenketten: Mehrere Rohre an einem Kabel, für Tiefenanoden und vertikale Anodenbetten.

Übliche Kabelisolierungen sind XLPE/PVC und PVDF/HMWPE; Kabeltyp, Querschnitt und Länge werden nach Auftrag gefertigt.

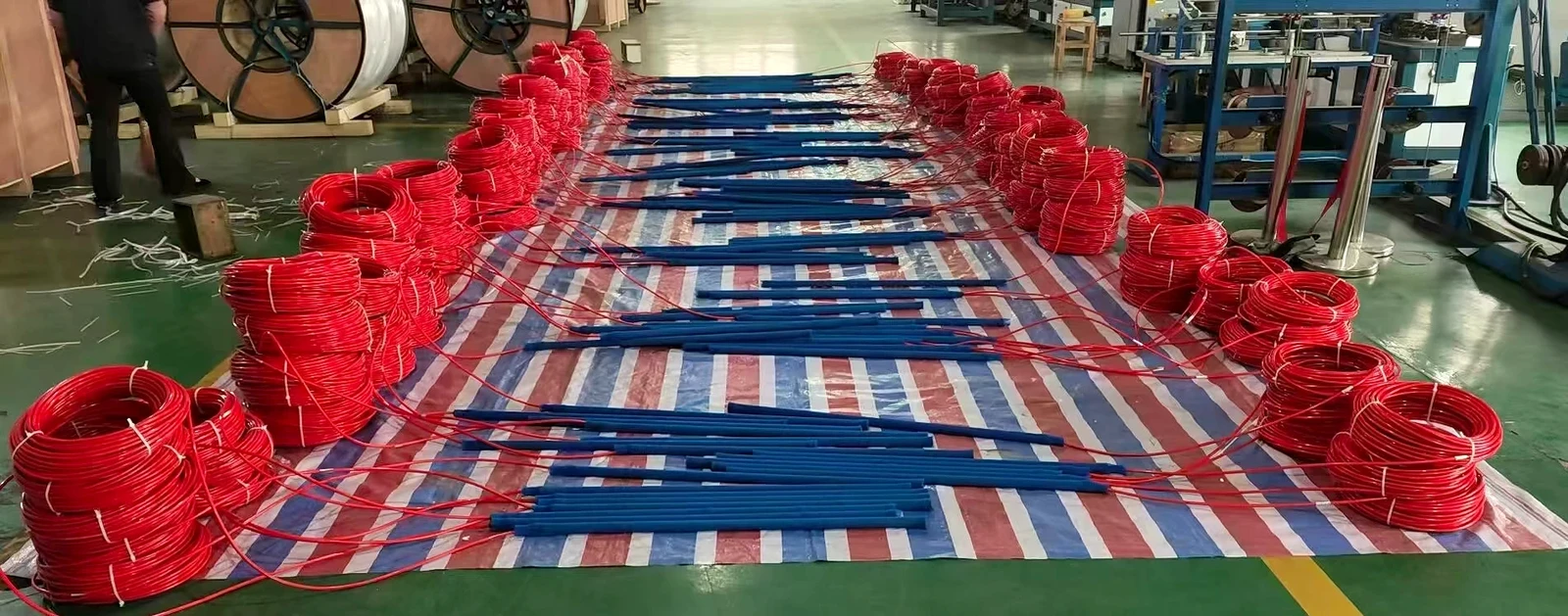

Rohranoden mit beidseitig angeschlossenen Anschlusskabeln, vor dem Verpacken ausgelegt

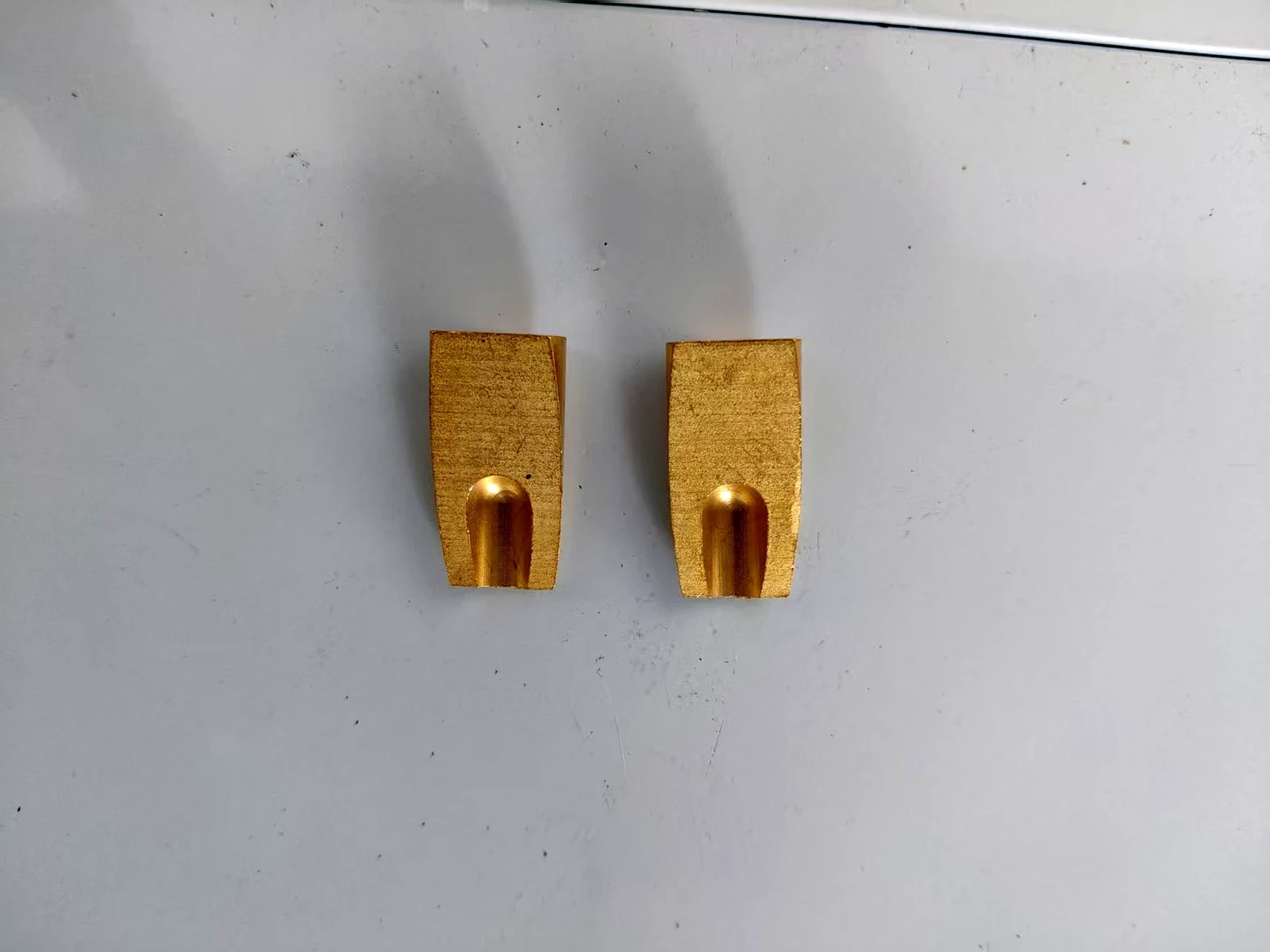

Das Anschlusskabel wird im Inneren des Rohrs mit einem Kupfer-Keilverbinder angeschlossen.

Kupfer-Keilverbinder zum Anschluss des Kabels im Inneren einer Rohranode

Beschichtung

Das Rohr trägt eine iridiumbasierte Mischmetalloxid-Beschichtung. Ruthenium-Iridium-Systeme (Ru-Ir) werden eingesetzt, wo Chlor entwickelt wird, etwa in Meerwasser und Sole; Iridium-Tantal-Systeme (Ir-Ta), wo Sauerstoff entwickelt wird, etwa in chloridarmem Erdreich und Süßwasser. Das Beschichtungssystem wird je Auftrag anhand des Elektrolyten bestätigt.

Prüfung

Jede Charge wird mit einem Warenausgangsprüfbericht geliefert, der Messwerte dokumentiert. Er umfasst:

Prüfung	Annahmekriterium
Rohrwerkstoff	Chemische Zusammensetzung entspricht ASTM B338 Grade 1 (bzw. Grade 2 laut Bestellung)
Abmessungen	Durchmesser, Wanddicke und Länge laut Bestellung; Außenfläche vollständig beschichtet
Schichtdicke (Röntgen)	≥ 4 µm
Biegeprüfung, 180° über einen Dorn Φ12 mm	Keine Abplatzung der Beschichtung an der Biegestelle
Klebebandtest	Keine sichtbaren schwarzen Rückstände am Klebeband
Aussehen	Keine Flecken oder Verunreinigungen; je Rohr weniger als zwei Kratzer, jeweils unter 10 mm lang und 2 mm breit, und weniger als zwei Schürfstellen, jeweils unter 5 mm²; kein freiliegendes Substrat

Verpackung

Die Anoden werden auf Schaumstoffeinlagen in Holzkisten verpackt; das Kabel jeder Kette ist aufgerollt und nach Brunnen- bzw. Positionsnummer beschriftet.

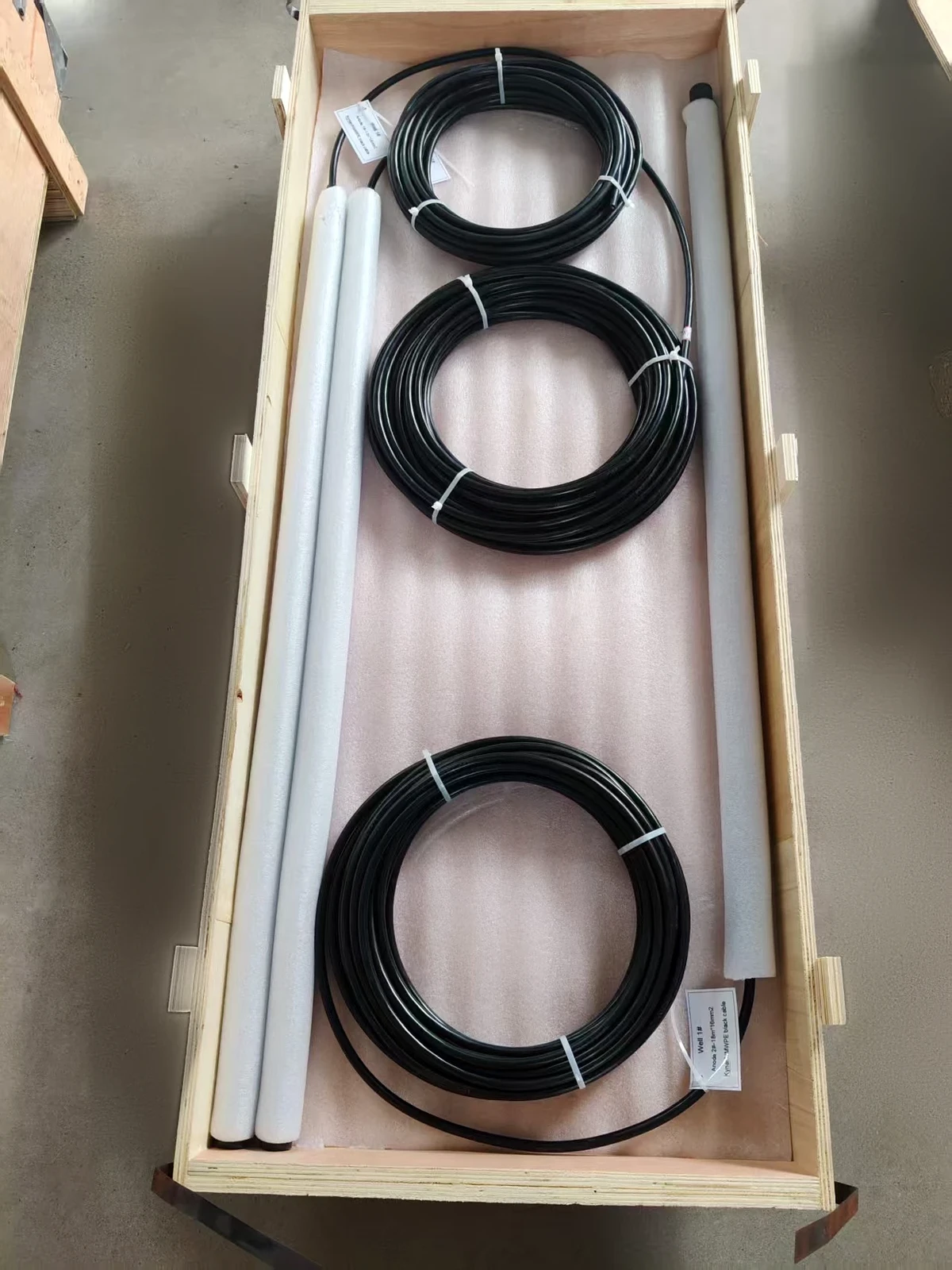

Rohranoden mit aufgerollten Kabeln in einer Export-Holzkiste verpackt

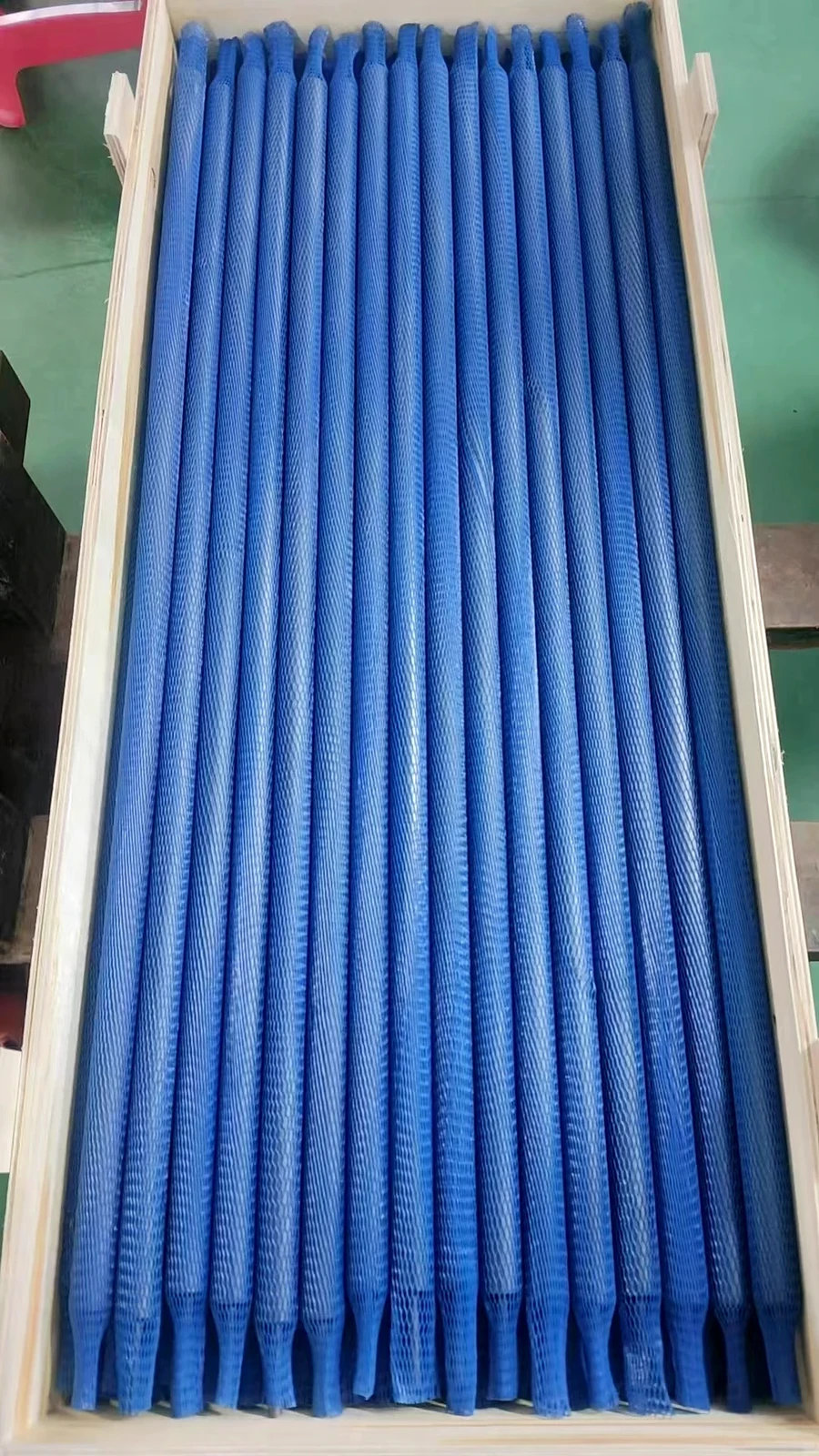

Rohranoden in Schutznetzen, in einer Kiste verpackt

Muster, Versand und Antwortzeit

Muster: 1–2 Musteranoden können vor der Bestellung zur Bewertung geliefert werden.
Versand: Anoden wurden nach Malaysia und Dubai (VAE) geliefert. Wir bieten FOB, CIF oder DDP an; bei DDP übernehmen wir die Importverzollung.
Antwortzeit: Jede Anfrage wird innerhalb von 24 Stunden beantwortet.

FAQ

Warum hat dieselbe Anode zwei sehr unterschiedliche Strombelastbarkeiten? Die Belastbarkeit wird dadurch bestimmt, wie schnell die Beschichtung verbraucht wird, und das hängt von der Reaktion an der Anode ab. In Meerwasser entwickelt die Anode überwiegend Chlor, was die Oxidbeschichtung nur sehr langsam verbraucht. In Erdreich und Süßwasser entwickelt sie überwiegend Sauerstoff, der zudem die Anodenoberfläche ansäuert und die Beschichtung schneller abträgt. Bei gleicher Auslegungslebensdauer kann das Rohr in Meerwasser daher mit etwa der sechsfachen Stromdichte betrieben werden.

Ist auch eine Abmessung erhältlich, die nicht in der Tabelle steht? Ja. Durchmesser, Länge, Beschichtung und Auslegungslebensdauer werden nach Auftrag gefertigt; senden Sie uns die Betriebsbedingungen, und wir nennen Ihnen die Belastbarkeit für diese Auslegung.

Welches Kabel sollte ich für eine Tiefenanode spezifizieren? Das hängt von den Gasen und Chemikalien im Bohrloch ab. Die Doppelisolierung PVDF/HMWPE ist die übliche Wahl, wo Chlor entstehen kann; andernfalls ist XLPE/PVC verbreitet. Maßgeblich ist die Spezifikation Ihres KKS-Planers.
