CERNs 450°C-Versuch verändert den Einkauf präziser Titanrohre
CERNs erfolgreicher Schrumpfversuch für die Strahlabsorber des High-Luminosity Large Hadron Collider ist eine kompakte Lektion in präziser Titanfertigung. Ein 12 mm dicker Titanbehälter mit 700 mm Durchmesser wurde auf 450°C erwärmt und über einen Stapel kohlenstofffaserverstärkter Kohlenstoffplatten abgesenkt.
Die Erwärmung erzeugte nur etwa 1 mm Spiel. Die Toleranzfenster der Komponenten betrugen 0.1 mm, und die Montage musste in weniger als fünf Minuten enden, bevor Abkühlung und Kontraktion den Sitz zu riskant machten.
Das ist kein allgemeines Rezept für jedes Titanrohr. Es zeigt, dass ein thermisch montiertes Bauteil nicht allein über eine Maßtabelle bei Raumtemperatur beschafft werden kann.

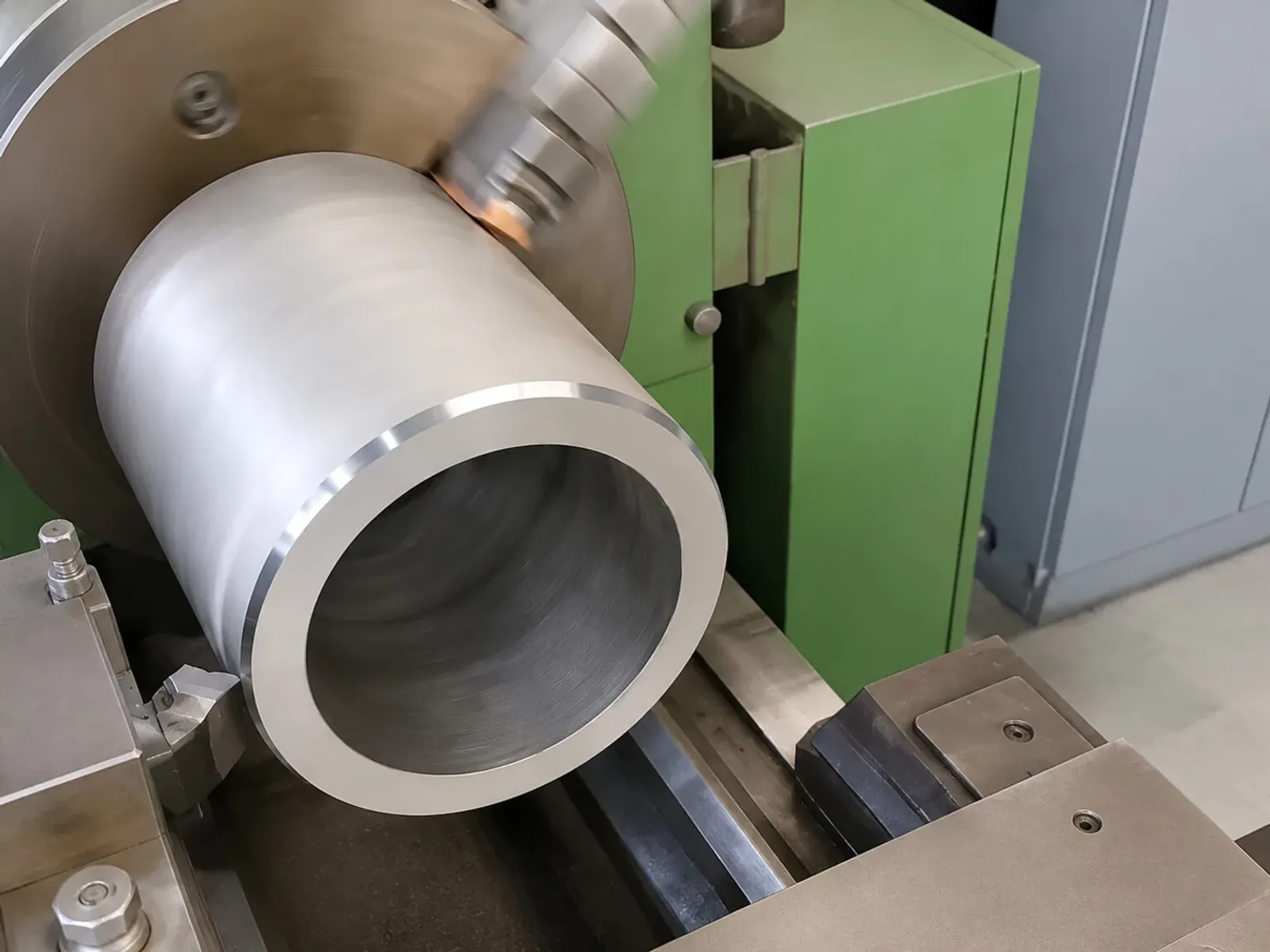

Der Versuch validierte einen Montageprozess, nicht nur ein Teil
In der Projektmeldung vom 17. Juni bezeichnet CERN den Versuch als letzten entscheidenden Meilenstein der Prozessvalidierung. Bei Raumtemperatur sind die Platten größer als der Innenraum des Behälters. Erhitztes Titan dehnt sich aus und passt über den Stapel; beim Abkühlen pressen sich die Teile zusammen und erzeugen mechanischen Halt und thermischen Kontakt.
Zu wenig Übermaß könnte Kontaktverlust und ein Gleiten bei einem Strahlabwurf verursachen. Zu viel Übermaß würde die Montage verhindern. CERN musste deshalb eine enge Maßpopulation beider Paarungsteile spezifizieren, herstellen und prüfen.
Der Versuch verband Materialschutz und Produktionszeit. Die Maximaltemperatur wurde so bewertet, dass mechanische Eigenschaften erhalten und Oxidation minimiert werden. Spezielle Werkzeuge kontrollierten den Stapel; mehrere Versuche brachten die Gesamtzeit unter fünf Minuten. Serienmontagen sollten im September beginnen.
Das ist die eigentliche Nachricht: Akzeptiert wird die kontrollierte Route aus Rohr, Gegenstück, Wärmezyklus, Werkzeug, Handhabungsfolge und Prüfprotokoll.
Fünf Fenster müssen sich überlappen
Ein Schrumpfsitz gelingt nur, wenn fünf Fenster zugleich offen bleiben:
| Fenster | Kernfrage | Freigabenachweis |
|---|---|---|
| Maß | Erzeugen reale Innen- und Außenmaße das vorgesehene Kaltübermaß? | Kartierte Durchmesser, Rundheit, Wand, Geradheit und Gegenstückdaten mit Unsicherheit |
| Wärme | Schaffen Temperatur und Gleichmäßigkeit Spiel ohne unzulässige Änderungen? | Qualifizierter Zyklus, Sensororte, Kalibrierung, Gleichmäßigkeit und Materialbewertung |
| Zeit | Enden Transport, Ausrichtung und Absenken vor dem Verlust des Spiels? | Zeitgesteuerte Anweisung, Probedaten, Haltepunkte und Abbruchregel |
| Oberfläche | Sind Oxidation, Schmutz, Grat und Kontaktflächen geschützt? | Vorzustand, Expositionsgrenzen, Sauberkeit und Nachprüfung |
| Freigabe | Wurden Sitz, Kontakt und Integrität ohne verdeckte Schäden erreicht? | Weg/Position, Endmaße, Sicht-/NDT-Prüfung und serialisierte Genealogie |
Die Methode ist über Strahlabsorber hinaus nutzbar. Sie gilt für Titanrohre, Hülsen, Schalen oder Gehäuse, die kontrolliert erweitert oder geschrumpft montiert werden.

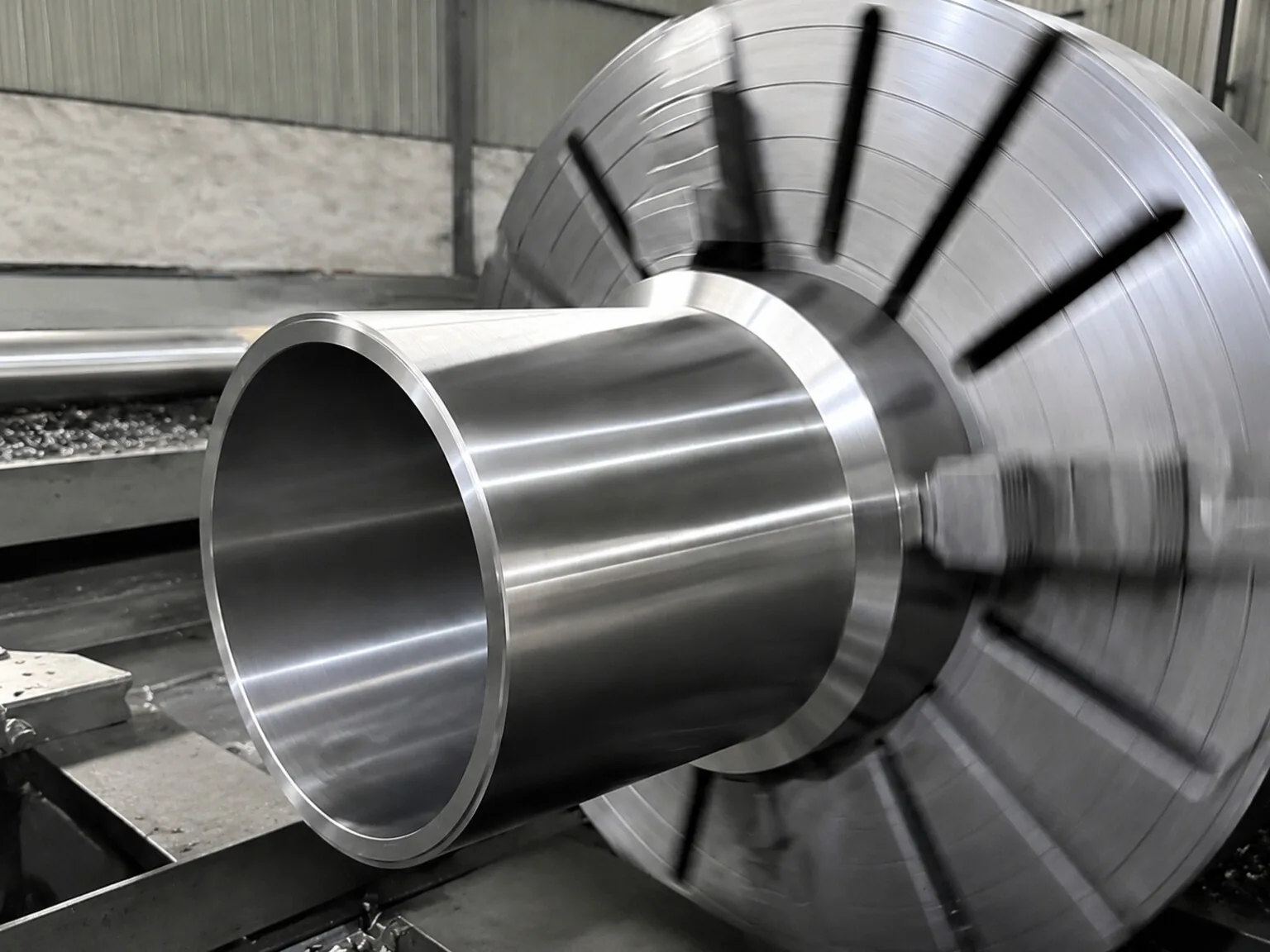

Toleranz muss auf beide Komponenten verteilt werden
Ein häufiger Anfragefehler ist eine enge Bohrungstoleranz am Titanbauteil, ohne die Streuung von Gegenstück, Messsystem und Montagetemperatur zu berücksichtigen.
Der CERN-Fall zeigt: Passung ist eine Beziehung. Relevant ist die Übermaßverteilung aus zwei gemessenen Populationen. Werden Behälter und Kern getrennt an entgegengesetzten Toleranzenden akzeptiert, kann die Baugruppe außerhalb des Funktionsfensters liegen, obwohl beide als konform gelten.
Der Maßplan sollte enthalten:
- gemeinsames Bezugssystem;
- Durchmesser und Rundheit an vereinbarten Axialstationen;
- Wand- und Geradheitskarten, wenn sie die Ausdehnung beeinflussen;
- Auflösung, Kalibrierung und Temperaturkompensation;
- Paarungs- oder Selektionsregeln, sofern zulässig;
- vereinbarte Berechnung aus Istmaßen und erwartetem Heißspiel.
„Innendurchmesser bestanden“ reicht bei einem großen, nachgiebigen Zylinder nicht, dessen lokale Form sich beim Handhaben, Erwärmen und Heben ändern kann.
Der Wärmezyklus ist Material- und Geometrieprozess
Erwärmung gilt oft nur als Montagehilfe. Hier ist sie zugleich eine kontrollierte Materialexposition.
Die Temperatur muss Spiel erzeugen; der Zyklus umfasst aber Aufheizen, Gleichmäßigkeit, Halten, Transfer und Abkühlen. Ungleichmäßige Temperatur kann das Rohr verziehen oder den Umfangsspalt verändern. Zu lange Exposition erhöht Oxidation oder verändert eine qualifizierte Oberfläche. Werkzeugkontakt und Heben belasten das heiße Titan lokal.
Die Beschaffungsgrenze muss klären, wer das Verfahren verantwortet. Erhitzt der Lieferant, gehören Ofenidentität, kalibrierte Sensoren, Beladung und Abweichungen in die Unterlagen. Erhitzt der Kunde, muss der Lieferant trotzdem Material- und Geometriegrenzen nennen.
Dieselbe Logik gilt bei der Freigabe von Titan-Wärmebehandlungen: Eine Temperatur ohne Routennachweis ist kein vollständiger Fertigungszustand.
Fünf Minuten sind eine Fähigkeitsanforderung
CERNs Ziel von unter fünf Minuten macht Werkstattkoordination messbar. Die Uhr umfasst Entnahme, Transport, Ausrichtung und Absenken — nicht nur Bedienergeschwindigkeit.
Die Produktionsfolge braucht:
- eindeutiges Start- und Endereignis;
- Temperatur- oder Spielgrenze am Montagepunkt;
- Werkzeuge und Wege vor der Entnahme;
- Rollen, Signale und Haltepunkte;
- Abbruchbedingung gegen erzwungene Montage oder Schaden;
- Proben mit nachgewiesener Marge statt eines Glückstreffers.
Ein Lieferant kann theoretische Ausdehnung belegen und doch kein Handhabungssystem für wiederholbare Nutzung besitzen. Serienreife gehört zur gesamten Zelle.
Oberflächenschutz darf kein Nachtrag sein
CERN wog Temperatur ausdrücklich gegen Oxidation ab. Die mechanisch und thermisch kontaktierende Oberfläche ist Teil der Funktion.
Die Anfrage sollte definieren, ob Oxidfarbe nur kosmetisch oder ein Expositionssignal ist, ob Nachreinigung zulässig ist, welche Flächen frei von Zunder und Schmutz bleiben müssen und wie Reinigung Maße verändert. Auch Handschuhe, Hebezeuge, Ofenauflagen und Schmier- oder Schutzmittel gehören in den Plan.
Für andere Anwendungen hängen Grenzen von Legierung, Temperatur, Zeit und Einsatz ab. CERNs Temperatur oder Grenzwert darf nicht kopiert werden. Wiederverwendbar ist die Verbindung von Wärmefenster mit dokumentierter Oberflächen- und Eigenschaftsgrenze.
Freigabe gegen vorhergesagte und tatsächliche Passung
Das Endpaket muss Vorhersage und Ergebnis schließen.
Vor der Montage enthält es Istmaße beider Teile und das berechnete Heißspiel. Währenddessen erfasst es Wärmezyklus, Zeit, Werkzeug und Abweichungen. Nach dem Abkühlen prüft es Sitz, Axialposition, zugängliche Maße, Oberfläche und geforderte Integrität.
Die Genealogie muss durchgängig sein. Ein unerwartetes Ergebnis muss auf Titanschmelze, Bearbeitung, Gegenstückmessungen, Wärmeprotokoll und Sequenz zurückführbar sein. Sonst bleibt Korrekturarbeit Spekulation.
Praktische Anfrage-Checkliste
Für ein passungskritisches Titanrohr, eine Hülse oder Schale sollten Käufer fordern:
- Legierung, Produktform, Ausgangsroute und Rückverfolgung;
- Endgeometrie mit Messorten und Unsicherheit;
- Gegenstückbereich und Übermaßverteilung;
- freigegebenen Wärmezyklus, Gleichmäßigkeit und Expositionsgrenzen;
- Werkzeug, Ausrichtung, Zeitfolge und Abbruchregel;
- Oberfläche vor und nach dem Erwärmen;
- Qualifikationsversuch und Produktionsmarge;
- Nachweise für Endposition, Integrität und Genealogie;
- Änderungssteuerung für Bearbeitung, Wärmegerät, Werkzeug oder Sequenz.
Damit lässt sich die reale Arbeit anbieten. Halbzeug- und Montagefähigkeit bleiben getrennt, aber nachweislich verbunden.
Fazit für Käufer
CERNs Versuch gelang, weil Maßpräzision, Wärmeausdehnung, Zeit, Oberflächenschutz und Freigabe gemeinsam konstruiert wurden.
Die Lehre geht über 450°C hinaus. Wenn sich Titangeometrie bei der Montage ändert, ist Kaltkonformität nur das erste Tor. Ein nutzbares Bauteil entsteht, wenn alle fünf Fenster überlappen und das reale Los dies belegt.
Die beste Anfrage enthält daher nicht die engste isolierte Toleranz, sondern macht das gesamte Passungsfenster messbar, wiederholbar und rückverfolgbar.
Branchen-FAQ
Was validierte CERN?
CERN validierte den Schrumpfprozess, mit dem ein erhitzter Titanbehälter über kohlenstofffaserverstärkte Kohlenstoffplatten der HL-LHC-Strahlabsorber gesetzt wird.
Warum galt eine Fünf-Minuten-Grenze?
Beim Abkühlen schrumpfte das Titan und das Spiel nahm ab. Tests legten einen Prozess unter fünf Minuten fest, um unvollständige oder schädigende Montage zu vermeiden.
Gilt eine Toleranz von 0.1 mm für jedes Titanrohr?
Nein. Dieser Wert gehört zum von CERN beschriebenen Bauteil und Prozess. Käufer müssen die Verteilung aus Abmessungen, Werkstoffen, Temperatur, Funktion, Messfähigkeit und Montageabstand berechnen.
Was gehört in die Freigabe?
Istmaße, erwartetes Heißspiel, Wärmezyklus, Zeit, Oberfläche, Werkzeug, Endposition und Integrität müssen mit einer serialisierten Genealogie verbunden sein.
FAQ
# Was validierte CERN mit dem 450°C-Titanversuch?
# Warum war der Schrumpfsitz schwierig?
# Reicht ein Maßprotokoll bei Raumtemperatur zur Freigabe?
# Für welche Anfragen eignet sich die Fünf-Fenster-Methode?
